解决方案
各行业领域的优质方案分享
TWS/蓝牙耳机检测

涉及工艺

2D/3D定位点胶、2D/3D检测(段差、组件缝隙、PCB板胶路、塑壳胶路、焊锡检测、金属触点检测)


项目需求

1.PCB板胶路检测(胶路断胶、胶路搭边、遮掩金属边)

2.侧边胶检胶(宽重复性0.05mm,胶高重复性0.03mm)

3.塑壳缝隙检测、金属触点检测等


综合方案

检测软件:2D视觉引导点胶软件、2D视觉检测软件、3D视觉检测软件

视觉硬件:高分辨率2D相机+定制组合光源+高精度3D线激光相机


精度要求

3D检测精度0.5μm以上,单次成像时间1.5秒,视觉整体处理时间4秒

2D单次成像时间0.5秒,视觉整体处理时间1秒

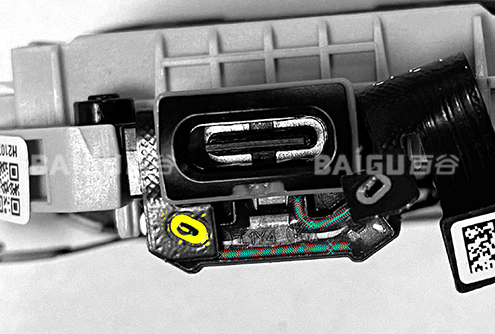

  • TWS耳机A-耳机仓金属触点平面度检测+内封胶检测

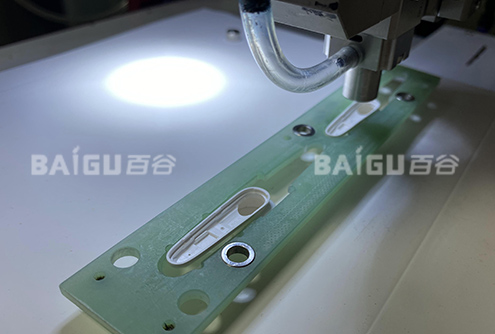

  • TWS耳机B-耳机组件点胶

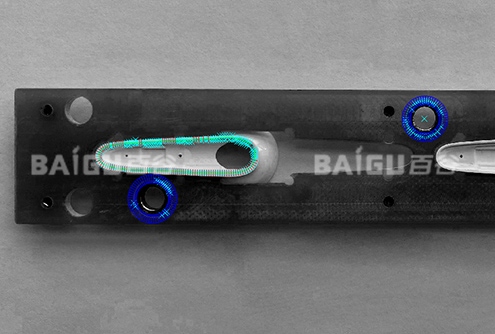

  • TWS耳机B-耳机组件点胶定位及胶检

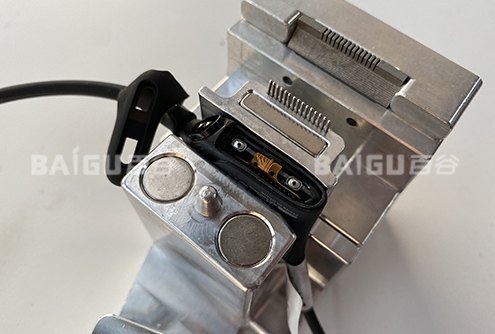

  • TWS耳机C-耳机组件点胶

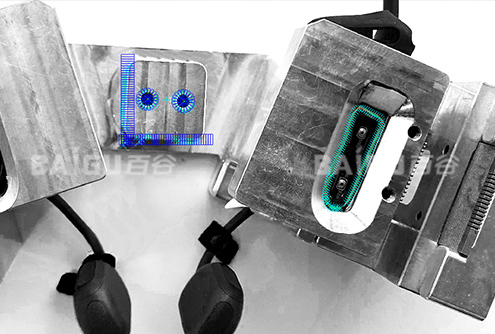

  • TWS耳机C-耳机组件点胶定位及胶检

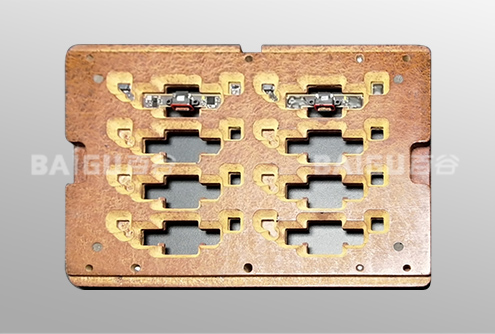

  • TWS耳机主板D-主板定位及胶检

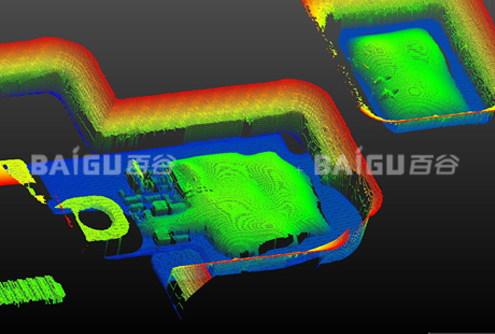

  • TWS耳机主板D-3D胶路扫描图

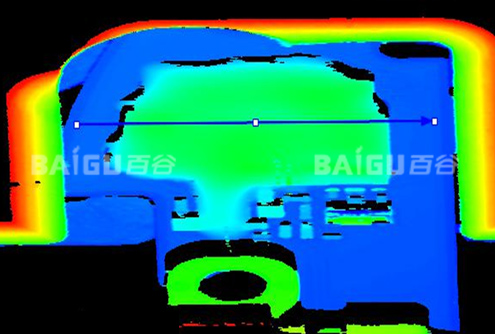

  • TWS耳机主板D-胶高检测
