LCD/LED 液晶屏幕 点胶工艺详解
2021-10-28
作者:
190

【概要描述】LCD液晶显示器应用广泛,点胶及胶路检测是其制造、组装工艺的重要组成部分。一起来看看液晶显示屏的点胶工艺。



LCD( Liquid Crystal Display)液晶显示器,其构造是在两片平行的玻璃基板当中放置液晶盒,下基板玻璃上设置TFT(薄膜晶体管),上基板玻璃上设置彩色滤光片,通过TFT上的信号与电压改变来控制液晶分子的转动方向,从而达到控制每个像素点偏振光出射与否而达到显示目的。目前主要有LED液晶显示屏、LCD液晶显示屏两种。

LCD 关键部位 结构构造


LCD常见于电视、电脑显示器、平板电脑、广告机、手机、智能穿戴、智能家居等电子消费产品,广泛存在于我们的日常生活中。但LCD制造业前期投入大、进入门槛较高,且为液晶终端消费产品的上一层供应链,因此离普通民众较远,其加工制造工艺不为普通人群所熟知。

LCD液晶屏幕点胶


LCD液晶屏幕点胶


LCD整个生产流程中,点胶工艺主要集中在以下几个阶段,胶水包含液晶、保护胶、感光胶/光刻胶、UV胶等几种。

LCD 制造过程中 涉及的点胶工艺 汇总


基板阵列工艺:


1、 玻璃基板涂覆光阻胶/光刻胶(4-5次)


彩膜工艺:


1、 玻璃基板涂覆黑色树脂 阻光胶


2、 玻璃基板黑色阻光胶镂空处依次涂覆RGB(红/绿/蓝)感光层


3、 四道感光胶工艺完毕后,涂覆透明有机保护层+感光树脂材料;


成盒(CELL)工艺:


1、 涂覆取向层薄膜


2、 在CF基板上点液晶,精度要求较高


3、 TFT基板上点涂封边UV胶(即将裁切液晶屏大小的外边沿尺寸)


模组工艺


1、 点涂各向异性导电胶,液晶面板上粘接FPC


2、 同样点涂导电胶,粘接驱动板PCB


3、 塑料边框与模组粘接工艺


↑以上工艺可点击底部视频查看。

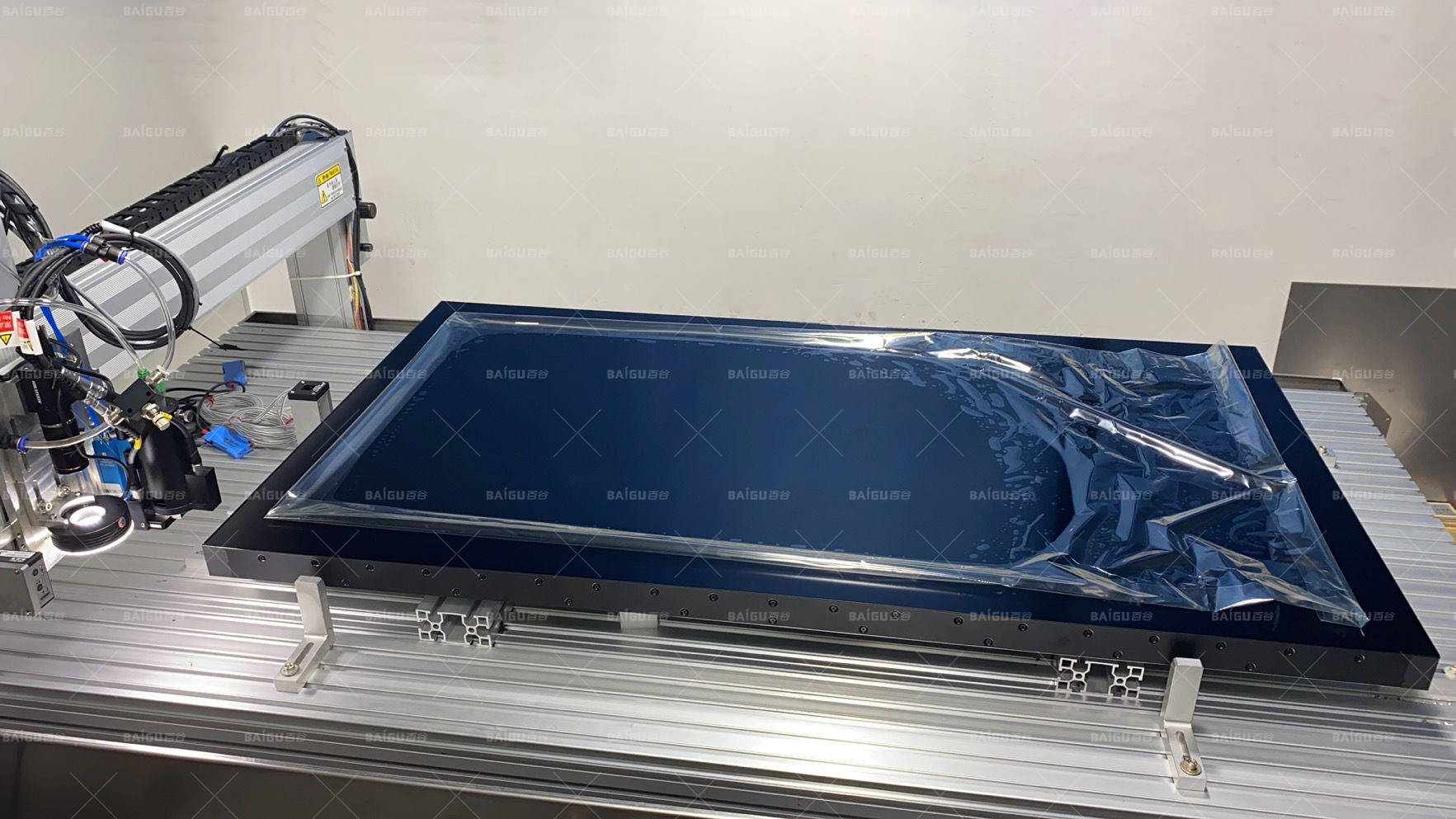

LCD液晶面板(TV/PC/广告机、手机LCD面板)点胶案例


视觉点胶软件在用于点LCD液晶模组时,具有明显的优越性:

百谷智能 视觉点胶软件 软件界面


1、具有普遍的行业适应性:能广泛应用于手机通讯、3C消费电子、汽车零组件、LED模组灯带及电源制造、LED屏幕显示、PCB行业、五金饰品、鞋服加工、包装印刷、五金饰品工艺品等的组装生产过程中有精度、速度要求的点胶、涂覆工艺。


2、此外,百谷视觉点胶软件的自动对针、图片编程、激光测高、伺服推胶、胶水防固化等细节功能,更加适合附加值高的消费电子产品的生产、组装。


附:附上京东方LCD屏幕生产过程,可供大家在研究点胶工艺时参考。




京东方-LCD液晶显示模组生产流程详解


我们致力于自动化的极简与卓有成效,即通过最简约的代码,实现工厂自动化产线点胶工艺的高效率、高良率。 我们的视觉点胶软件及胶路检测软件同样以“极简、高效”这一逻辑,重构了底层代码,精简运行算法,减少指令、代码的运行数量,大大增强了算力,提升了软件的运行、识别、计算效率。






BAIGU丨百谷


百谷是一家专业的运动控制软件、2D机器视觉软件、3D线激光检测软件、3D线光谱共焦检测软件、精密点胶阀整套方案提供商,具有丰富的整套方案提供经验。


公司在深圳、苏州建有研发办公室,聚集了行业多年研发和应用资深工程师,获得40余项发明或软件著作专利,是经国家认定的高新技术企业。




公司主要产品有:


1、视觉点胶控制软件;


2、2D/3D胶路检测软件(2D点激光、3D线激、3D线光谱共焦);


3、精密点胶阀体:压电喷射阀、气动喷射阀、单液螺杆阀、双液螺杆阀;


4、其他软件:(视觉涂覆控制软件、视觉锁螺丝控制软件、视觉焊锡机控制软件等等)


5、2D视觉/3D线激光/3D线光谱共焦标准检测软件。
