产品亮点
X轴线宽：81-105mm
扫描速度：1250~10000Hz
Z 轴线性度：±0.025%的F.S.
光源波长：405nm
激光器等级：2M
参数规格：

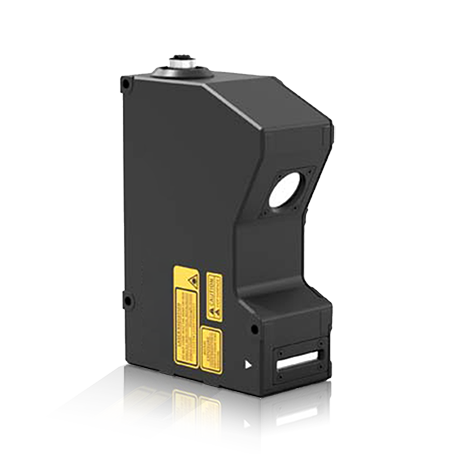

型号 | BG-A5140 |
参考距离(CD) | 140mm |
Z轴高度(FS) | +21mm，-26mm (FS=47mm） |
X轴宽度 近端 | 81mm |
X轴宽度 参考距离 | 93mm |
X轴宽度 远端 | 105mm |
光源波长 | 405nm |
激光器等级 | 2M |
激光器输出功率 | 10mW |
Z轴(高度)重复精度 | 0.5μm |
X轴(宽度)重复精度 | 8μm |
Z轴(高度)线性度 | ±0.025%的F.S. |
X轴(宽度)轮廓数据间隔 | 30μm |
X轴轮廓点数 | 3200 |
扫描速度(Hz) | 1250~100000Hz |
I/O接口 | / |
| 温度特性 | 0.01%的F.S./°C |
| 编码器接口 | 单端、差分编码器各一个 |
输入输出 | 1个100Base-TX/1000Base-T以太网接口 |
输入电压 | DC 24V (36W) |
| 工作温度 | 0~50°C |
储存温度 | -20~70°C |
工作湿度 | 35%~85%，无凝露 |
ESD防护 | 接触放电4kV、空气放电8kV，符合 IEC 61000-4-2标准 |
EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz，符合 IEC 610000-4-4标准 |
冲击 | 每轴15Gs/6ms，符合 IEC 68-2-27 Ea 标准 |
振动 | 10-150Hz 加速度 2G，X、Y、Z 各方向 2.5 小时，符合 IEC 68-2-6 Fc 标准 |
| IP等级 | IP67，符合 IEC 60529 标准 |
| 尺寸 | 146 x 93.2 x 48.3mm |
| 数据线(配线)型号 | L 型：SCB-HCAM-HR1-3m/6m/10m；I 型：SCB-HCAM-HB1-3m/6m/10m |
| 重量 | 约730g |
