产品亮点
X轴线宽：138-157mm
扫描速度：2500-10000Hz
Z 轴线性度：±0.05%的F.S.
光源波长：405nm
激光器等级：2M
参数规格：

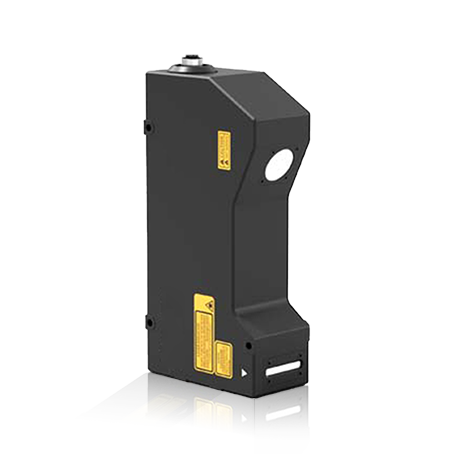

型号 | BG-A5240 |
参考距离(CD) | 240mm |
Z轴高度(FS) | +35mm，-45mm (FS=80mm） |
X轴宽度 近端 | 133mm |
X轴宽度 参考距离 | 147mm |
X轴宽度 远端 | 173mm |
光源波长 | 405nm |
激光器等级 | 2M |
激光器输出功率 | 10mW |
Z轴(高度)重复精度 | 1μm |
X轴(宽度)重复精度 | 13μm |
Z轴(高度)线性度 | ±0.025%的F.S. |
X轴(宽度)轮廓数据间隔 | 50μm |
X轴轮廓点数 | 3200 |
扫描速度(Hz) | 1250~10000Hz |
I/O接口 | / |
| 温度特性 | 0.01%的F.S./°C |
| 编码器接口 | 单端、差分编码器各一个 |
输入输出 | 1个100Base-TX/1000Base-T以太网接口 |
输入电压 | DC 24V (36W) |
| 工作温度 | 0~50°C |
储存温度 | -20~70°C |
工作湿度 | 35%~85%，无凝露 |
ESD防护 | 接触放电4kV、空气放电8kV，符合 IEC 61000-4-2标准 |
EFT防护 | 电源端口2kV/5或100kHz、信号端口1kV/5或100kHz，符合 IEC 610000-4-4标准 |
冲击 | 每轴15Gs/6ms,符合IEC 68-2-27 Ea标准 |
振动 | 10-150Hz加速度2G，X、 Y、Z各方向2.5小时，符合IEC 68-2-6 Fc标准 |
| IP等级 | IP67,符合 IEC 60529标准 |
| 尺寸 | 189.5 x 48.3 x 93.2mm |
| 数据线(配线)型号 | L型：SCB-HCAM-HR1-3m/6m/10m；I型：SCB-HCAM-HB1-3m/6m/10m |
| 重量 | 约850g |
