产品亮点
内置高精度算法，精度可达亚微米级
高帧率芯片，扫描速率可达 10KHz
支持多种曝光模式，鲁棒性更强
多帧算法融合技术，轮廓更完整
多种滤波模式可选，数据更稳定
支持 ROI 选择、一键调试，操作更便捷
参数规格：

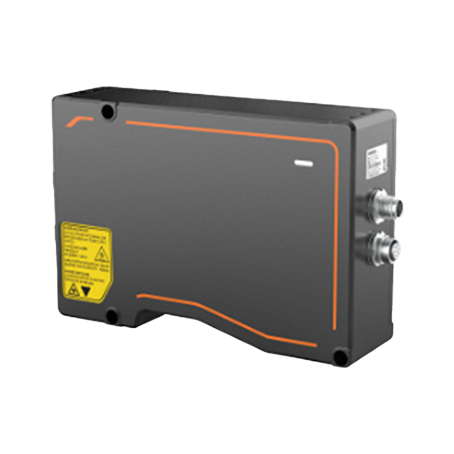

型号 | BG-H7470A |
单轮廓点数 | 2048 |
参考距离 | 470 mm |
Z轴测量范围 | 500 mm |
X轴测量范围 | 130mm@近端 280mm@参考距离 450mm@远端 |
Z轴分辨率 | 15.74~ 136.35 μm |
Z轴重复精度* | 2.0μm@传感器在光学平台上测试标准量块的数据 |
Z轴线性度(±%ofMR) | 0.01 |
轮廓数据间隔 | 64.4 ~ 185.5 μm |
扫描帧率 | 700Hz(最大测量范围下),最高可达10KHz |
数据输出类型 | 原始图、轮廓数据、深度图、亮度图 |
触发模式 | 软触发、硬触发(差分编码器触发) |
激光波长 | 650 nm |
激光安全等级 | Class3R |
数据接口 | Gigabit Ethernet(1000Mbit/s),兼容 Fast Ethernet(100Mbit/s) |
数字I/O | 12-pinM12接口提供供电和I/O，3路差分信号输入（Line0/3/6），1路差分信号输出（Line1），1路RS-232 |
供电 | 12 ~ 24 VDC |
典型功耗 | 12W@12 VDC |
| 外形尺寸 | 185 mm x 125 mm x 53 mm |
重量 | 约1210g |
IP防护等级 | IP67 |
温度 | 工作温度0~45°C,储藏温度-30~80°C |
湿度 | 20%~85%RH无凝结 |
软件 | 3DMVS |
操作系统 | Windows7/10 32/64bits(8G内存,i5处理器) |
*实验室环境下测试标准块,取限定范围内4096次测试数据的均值
