运控+AOI专家

产品亮点：

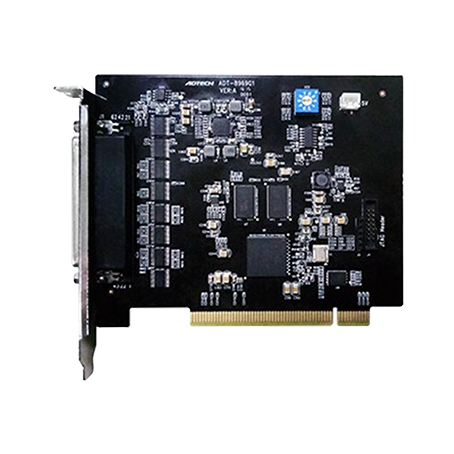

• BG-H204运动控制卡沿用了一直致力高精度技术的设计，对比其他同类产品，其硬件性能指标超强，高达8Mpps的接收频率，33.3M高速PCI总线，具备更多数量的可配置扩展IO、可中断IO，支持硬件序列码，可做第三方加密功能，高达5Mbps的高速脉冲频率输出。
• BG-H204运动控制卡的小线段和大缓存针对雕刻机或切割应用，使得CAM离散后的数据能够很好地被还原成加工模型，而其3维度圆弧插补(球面插补)可以实现任意空间平面的圆弧，以及球面圆弧，适用于简化复杂图形的教导操作。
• 因采用33.3M的PCI通信，使得一台PC上可扩展高达10张控制卡，另外借助PC平台，可以实现分布式运动控制等复杂场合。

参数规格：

参数/规格	BG-H204
适用场合	高级点位/轨迹运动
轴数	4
脉冲最高频率	5M
编码器轴数	4
编码器最高反馈频率	4M
手轮最高输入频率	4M
ALM、RDY、INP、SVON	√
通用数字输入	42
通用数字输出	26
信号滤波	√
硬件急停/限位	√
回原点运动	√
JOG运动	√
点位运动	√
T型/S型/E型/C型加减速	√
运动中变速/改变目标位置	√
主从跟随	√
高速位置比较输出	2
高速锁存	4
PWM控制	2
坐标系组数	2
缓存指令数	5000段
多轴直线插补	√
2轴圆弧插补	√
3轴圆弧插补	√
空间圆弧/螺旋线	√
NURBS(样条曲线)插补	√
速度前瞻/缓存插补	√
缓存IO事件	√
4轴联动	√
RTCP	√
DA输出	2
加密功能	√
软件限位	√
